        只用初中文化告诉您 怎么测试耳机 [复制链接]

        上一主题 下一主题
        离线肥鸟时代

        发帖
        409
        M币
        364
        专家
        2
        粉丝
        16
        只看楼主 倒序阅读 我要置顶 楼主  发表于: 2018-03-16
        只用初中文化告诉您 怎么测试耳机

        版权声明:

        本文文字内容采自网络, 不保留版权, 欢迎转载, 真的不必支付稿酬。

        转载时可用 “佚名”取代作者名字, 或替换成您自己的网名即可。别害羞。


        只用初中文化告诉您  怎么测试耳机【WIP】


        只用初中文化告诉您 怎么测试耳机

        小学的时候, 写作文如果能用一下成语或者歇后语, 同学不免就会刮日相看。这同学牛叉哦, 有文采哦。 但小学俺是学灰, 不会用成语和歇后语,所以小学对俺来说是个痛苦的回忆。
        跑题了啊, 用初中文化告诉您  怎么测试耳机呢?


        工欲善其事,必先利其器。(看, 俺用上了。)
        工欲善其事,必先利其器是说:
        工匠想要使他的工作做好,一定要先让工具锋利。比喻要做好一件事,准备工作非常重要。
        语出《论语·卫灵公》:子贡问为仁。
        子曰:“工欲善其事,必先利其器。居是邦也,事其大夫之贤者,友其士之仁者。”
        有的同学说, 知乎没稿费的, 你这样凑字数没必要。
        俺给大家透个底, 俺肚子里面就几滴墨水, 您不让俺晃荡, 俺哪来的动力哦。


        工欲善其事,必先利其器。












        实验材料及人员准备:
        1. 电脑一台;
        2. 免费RTA 软体一个;
        3. 具备初中数学和自然课知识的操作员一名;
        4. 待测耳机一副/一对;
        5. 测试用麦克风一只;
        6. 万用表一只/一台;(黄的就差不多了)
        7. 板凳若干;
        8. 棉被一张;
        9. 卫生纸若干。

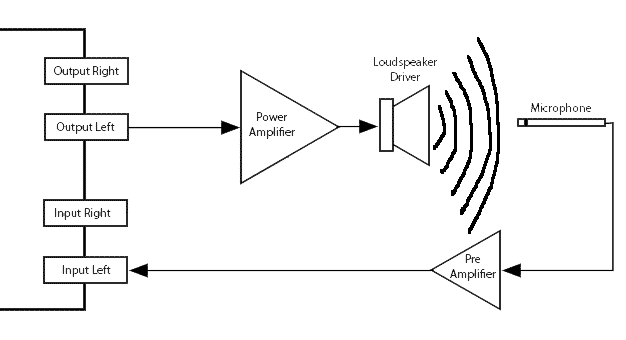

        测试的东西怎么搭起来呢?


        只用初中文化告诉您 怎么测试耳机

        有的同学说,你等等就这么简单吗?  板凳和杯子还有卫生纸干嘛用的?


        俺说了杯子和卫生纸吗?


        有的同学迫不及待地说, 电脑一台我有了, 但它是笔记本只有一个眼,插不了麦克风和耳机同时啊?


        稍安勿躁啊, 同学。


        有的同学好奇地问, RTA 软体是嘛玩意?


        俺其实也不太懂, 初中文化啊。 所以就复制粘贴了, 你们都会的吧?


        书上是这么说的: A real-time analyzer (RTA) is a professional audio device that measures and displays the frequency spectrum of an audio signal; a spectrum analyzer that works in real time. An RTA can range from a small PDA-sized device to a rack-mounted hardware unit to software running on a laptop. It works by measuring and displaying sound input, often from an integrated microphone or with a signal from a PA system. Basic RTAs show three measurements per octave at 3 or 6 dB increments; sophisticated software solutions can show 24 or more measurements per octave as well as 0.1 dB resolution.
        你看晕了吗? 俺是晕了。  所以就找了个在线翻译。
        实时分析仪(RTA)是一种专业的音频设备,用于测量和显示音频信号的频谱; 一个实时工作的频谱分析仪。 RTA的范围可以从小型PDA大小的设备到机架式硬件单元到运行在笔记本电脑上的软件。 它通过测量和显示声音输入来工作,通常来自集成麦克风或来自PA系统的信号。 基本RTA以3或6 dB的增量显示每个八度的三个测量值; 复杂的软件解决方案可以显示每个倍频程24个或更多的测量结果以及0.1 dB的分辨率。


        有些读书比较多的同学, 一眼就瞅出来了,说就是音频的频谱分析仪嘛。
        频谱分析仪是研究电信号频谱结构的仪器,用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量,可用以测量放大器和滤波器等电路系统的某些参数,是一种多用途的电子测量仪器。它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。


        好了, 咱没文化,不管那么多。 哪里有得免费的下载,没下载没真相:


        网上的活雷锋还真是多, 您还别不相信,  点下面就有下载:
        Audio Measurement and Analysis Software

        http://www.artalabs.hr/download.htm

        REW - Room EQ Wizard Room Acoustics Software
        https://www.roomeqwizard.com/

        TrueRTA is an audio analyzer application for testing and evaluating audio systems using a Windows PC with basic sound capability.
        https://www.trueaudio.com/rta_down.htm

        其中, Room EQ Wizard 是完全免费的。

        有人举手说, 万用表到底要咋样的?






        黄的就差不多了。

        只用初中文化告诉您 怎么测试耳机

        好了, 电脑一台有了(最好是两台,同学的也算);

        免费RTA 软体一个有了;

        具备初中数学和自然课知识的操作员一名有了;

        待测耳机一副/一对有了;

        测试用麦克风一只, 这个得自己做。






        从收集材料开始, 先去买一个驻极体话筒的心,如图:

        只用初中文化告诉您 怎么测试耳机





        它的直径是 6mm,  别买错了哦。  国内的型号叫 6050 Electret Microphone Capsule.



        下一步就是焊接, 用的烙铁头最好是尖的,当然厉害的大神用斜口的也能焊。
        只用初中文化告诉您 怎么测试耳机

        实验材料及人员准备那里俺没把话说完, 抱歉。

        请加上烙铁、焊锡丝、松香、小刀、剪线钳,湿水的卫生纸。



        麦克风的心脏焊好一端以后先留着。
        只用初中文化告诉您 怎么测试耳机




        下一步就是找一个人头。

        因为人工耳人工耳人工耳嘛,人工耳应该是长在人头上的啊。



        于是俺找出了以前到垃圾堆旁边捡的人头模型。






        有同学说, 为啥不用骷颅头呢?
        俺上一张照片给大家看看:




        骷颅头它没有肉, 你知道吧?  没有肉。  没有脸。

        回到前边同学问的问题: “笔记本只有一个眼,插不了麦克风和耳机同时啊?”
        是的, 笔记本它只有一个眼。 但笔记本的设计师不傻缺,
        这一个眼确实能同时出立体声的声音以及接收麦克风的信号。
        这个眼/洞眼和老 iPhone 的耳机孔是一样地,这样解释您明白了吗?

        对应这个洞眼的插头, 叫  “AHJ /CTIA” .









        AHJ/CTIA 用于老版 Apple, HTC, LG, Blackberry, Nokia Lumia 新版的 Samsung, Jolla, Sony (Dualshock 4), Microsoft Surface 以及 XboxOne controller 聊天适配器, 还有大多数新版的安卓智能手机 .



        笔记本的麦克风输入口是给驻极体麦克风使用的, 这个端口带有直流供电。

        如图:






        这就免去了大家额外给麦克风供电的麻烦, 但是这也会带来一些问题, 比如换个机型有可能这个供电的电压会有变化。



        Lenovo 的 IdeaPad 笔电的输出也是 3.5伏左右。






        驻极体麦芯的资料从厂家可以下载, 举例

        http://cirlw3yrzg4afc1x47lv2k18.wpengine.netdna-cdn.com/wp-content/uploads/2016/12/EM-6050-new.pdf
        https://www.digikey.com/product-detail/en/soberton-inc/EM-6050/433-1094-ND/3973684
        https://www.mouser.com/ProductDetail/CUI/CMC-6050-40T?qs=sGAEpiMZZMuCv89HBVkAk5dnNAycDlmQPKFkYjjEWn4=


        这个供电影响麦芯的灵敏度和线性, 因此在测量的时候, 最好是能用万用表量一下。










        好了, 有同学问, 你用什么线连接麦克风到插头?

        为了这个实验, 俺从自己的垃圾堆里挽救了一条线,然后又把它的头剪了。

        剪了头之后, 就能看到有没有屏蔽层。






        这条线严格地说是没有屏蔽层的。 但外边的铜丝螺旋状地缠绕着芯线, 这也形成了一个相对的屏蔽层, 总比没有好吧。 后边的实验结果中您也会看到这个相对的屏蔽层的效果是可以接受的。


        有同学问, 假人头上的孔你怎么打?
        这个孔是这样打的, 留了个台阶, 麦芯放进去以后台阶可以顶住麦克风。


        突出部分的高度刚好等于脸皮的厚度。






        这就是打好了孔的脸皮。  用什么打孔, 滋~~~,  用满清十大酷刑里面的烫刑。






        对,烙铁烫出来的孔。






        把麦心固定有很多种办法,  俺用的是最令人难以接受的热熔胶。




        笔记本的插头, 叫  “AHJ /CTIA” , 还记得吧。




        卫生纸有什么用?


        干的是这么用的。

        焊好了一半






        知乎散文集:


        对话线材 – 我读书少该怎么玩线材? — 我读书少您别耍我系列
        https://zhuanlan.zhihu.com/p/32320392

        耳机发烧圈的论坛水军洗脑术
        https://zhuanlan.zhihu.com/p/34059433

        老烧见了就躲的耳朵听力曲线测试软件
        http://www.hd199.com/thread-1661541-1-1.html
        https://zhuanlan.zhihu.com/p/33807183

        对“老烧见了就躲的耳朵听力曲线测试”的补充 - - 写在全国爱耳日前
        https://zhuanlan.zhihu.com/p/34185649
        http://www.hd199.com/thread-1662334-1-1.html

        百万美元的悬赏:盲听铁丝和铜丝
        https://zhuanlan.zhihu.com/p/33891132

        音响发烧的初大21问答
        https://zhuanlan.zhihu.com/p/33880583

        耳机“调音”及音响终极EQ老法
        https://zhuanlan.zhihu.com/p/34260997

        一个世纪难题 关于耳放的"推力"
        https://zhuanlan.zhihu.com/p/33835484

        耳机怎么测试失真以及频响曲线等等
        https://zhuanlan.zhihu.com/p/33835456

        人类无法辨析出低于0.1%的失真是真的吗
        https://zhuanlan.zhihu.com/p/34251520

        耳机发烧:为啥放屁会让耳机的音质突然变好?
        https://zhuanlan.zhihu.com/p/34228778

        花了几十万, HD800 终于好听了
        https://zhuanlan.zhihu.com/p/34218440

        如何用十元人民币和4个晶体管做一个耳放
        https://zhuanlan.zhihu.com/p/33993612

        耳机圈的谎言 - (电脑)直推不给力
        https://zhuanlan.zhihu.com/p/33963849

        闲置的功放能推耳机吗? 可以的
        https://zhuanlan.zhihu.com/p/33937070

        2018耳机发烧感悟: 水电确实要比核电听起来水润
        https://zhuanlan.zhihu.com/p/33942115

        音响和耳机发烧的投名状、击鼓传花以及斯德哥尔摩综合征现象
        https://zhuanlan.zhihu.com/p/33783884




        [ 此帖被肥鸟时代在2018-03-24 09:52重新编辑 ]
        本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
        离线zzfrafale

        发帖
        7340
        M币
        5411
        专家
        3
        粉丝
        30
        只看该作者 1楼 发表于: 2018-03-16
        有安卓版本的吗
        离线yuanwb1984

        发帖
        41
        M币
        900
        专家
        0
        粉丝
        5
        只看该作者 2楼 发表于: 2018-03-16
        淘宝上搜过喇叭之类的东西后
        就给我推送碳纤维避震垫,比金子贵的各种线,电子黑洞,什么舒曼波发生器,贴满黄色电容的内存条,还有各种漂亮的耳机线,
        就差魔法水晶了
        离线godjesus

        发帖
        1468
        M币
        840
        专家
        2
        粉丝
        24
        只看该作者 3楼 发表于: 2018-03-16
        这些设备,连声音大小都判断不了吧?
        离线素食猫

        发帖
        4226
        M币
        1282
        专家
        6
        粉丝
        51
        只看该作者 4楼 发表于: 2018-03-21
        楼主还没说怎么测试

        内容来自Android手机客户端

        离线肥鸟时代
        发帖
        409
        M币
        364
        专家
        2
        粉丝
        16
        只看该作者 5楼 发表于: 2018-03-22
        回 素食猫 的帖子
        素食猫:楼主还没说怎么测试
        (2018-03-21 21:00) 回 素食猫 的帖子

        有人举手说, 万用表到底要咋样的?







        黄的就差不多了。



        好了, 电脑一台有了(最好是两台,同学的也算);

        免费RTA 软体一个有了;

        具备初中数学和自然课知识的操作员一名有了;

        待测耳机一副/一对有了;

        测试用麦克风一只, 这个得自己做。






        从收集材料开始, 先去买一个驻极体话筒的心,如图:











        它的直径是 6mm,  别买错了哦。  国内的型号叫 6050 Electret Microphone Capsule.



        下一步就是焊接, 用的烙铁头最好是尖的,当然厉害的大神用斜口的也能焊。





        实验材料及人员准备那里俺没把话说完, 抱歉。

        请加上烙铁、焊锡丝、松香、小刀、剪线钳,湿水的卫生纸。



        【待续】
        本文内容包含图片或附件,获取更多资讯,请 登录 后查看;或者 注册 成为会员获得更多权限
        离线肥鸟时代
        发帖
        409
        M币
        364
        专家
        2
        粉丝
        16
        只看该作者 6楼 发表于: 2018-03-24
        好了, 电脑一台有了(最好是两台,同学的也算);
        免费RTA 软体一个有了;
        具备初中数学和自然课知识的操作员一名有了;
        待测耳机一副/一对有了;
        测试用麦克风一只, 这个得自己做。




        从收集材料开始, 先去买一个驻极体话筒的心,如图:




        它的直径是 6mm,  别买错了哦。  国内的型号叫 6050 Electret Microphone Capsule.


        下一步就是焊接, 用的烙铁头最好是尖的,当然厉害的大神用斜口的也能焊。
        实验材料及人员准备那里俺没把话说完, 抱歉。
        请加上烙铁、焊锡丝、松香、小刀、剪线钳,湿水的卫生纸。


        麦克风的心脏焊好一端以后先留着。
        下一步就是找一个人头。
        因为人工耳人工耳人工耳嘛,人工耳应该是长在人头上的啊。


        于是俺找出了以前到垃圾堆旁边捡的人头模型。




        有同学说, 为啥不用骷颅头呢?


        俺上一张照片给大家看看:




        骷颅头它没有肉, 你知道吧?  没有肉。  没有脸。


        回到前边同学问的问题: “笔记本只有一个眼,插不了麦克风和耳机同时啊?”


        是的, 笔记本它只有一个眼。 但是笔记本的设计师不是傻缺, 这一个眼确实能同时出立体声的声音以及接收麦克风的信号。这个眼/洞眼和老 iPhone 的耳机孔是一样地,这样解释您明白了吗?
        对应这个洞眼的插头, 叫  “AHJ /CTIA” .




        AHJ/CTIA 用于老版 Apple, HTC, LG, Blackberry, Nokia Lumia 新版的 Samsung, Jolla, Sony (Dualshock 4), Microsoft Surface 以及 XboxOne controller 聊天适配器, 还有大多数新版的安卓智能手机 .


        笔记本的麦克风输入口是给驻极体麦克风使用的, 这个端口带有直流供电。
        如图:




        这就免去了大家额外给麦克风供电的麻烦, 但是这也会带来一些问题, 比如换个机型有可能这个供电的电压会有变化。


        Lenovo 的 IdeaPad 笔电的输出也是 3.5伏左右。




        驻极体麦芯的资料从厂家可以下载, 举例


        http://cirlw3yrzg4afc1x47lv2k18.wpengine.netdna-cdn.com/wp-content/uploads/2016/12/EM-6050-new.pdf​cirlw3yrzg4afc1x47lv2k18.wpengine.netdna-cdn.com
        [backcolor=rgba(245, 245, 245, 0.88)]EM-6050 Soberton Inc. | Audio Products | DigiKey​www.digikey.com[backcolor=rgba(245, 245, 245, 0.88)]CMC-6050-40T CUI | Mouser​www.mouser.com这个供电影响麦芯的灵敏度和线性, 因此在测量的时候, 最好是能用万用表量一下。








        好了, 有同学问, 你用什么线连接麦克风到插头?
        为了这个实验, 俺从自己的垃圾堆里挽救了一条线,然后又把它的头剪了。
        剪了头之后, 就能看到有没有屏蔽层。




        这条线严格地说是没有屏蔽层的。 但外边的铜丝螺旋状地缠绕着芯线, 这也形成了一个相对的屏蔽层, 总比没有好吧。 后边的实验结果中您也会看到这个相对的屏蔽层的效果是可以接受的。


        有同学问, 假人头上的孔你怎么打?
        这个孔是这样打的, 留了个台阶, 麦芯放进去以后台阶可以顶住麦克风。
        突出部分的高度刚好等于脸皮的厚度。








        这就是打好了孔的脸皮。  用什么打孔, 滋~~~,  用满清十大酷刑里面的烫刑。
        对,烙铁烫出来的孔。




        把麦心固定有很多种办法,  俺用的是最令人难以接受的热熔胶。










        笔记本的插头, 叫  “AHJ /CTIA” , 还记得吧。










        卫生纸有什么用?
        干的是这么用的。






        焊好了一半
        离线肥鸟时代
        发帖
        409
        M币
        364
        专家
        2
        粉丝
        16
        只看该作者 7楼 发表于: 2018-03-24
        回 素食猫 的帖子
        素食猫:楼主还没说怎么测试
         (2018-03-21 21:00) 回 素食猫 的帖子



        顶楼和知乎专栏有更新。

        https://zhuanlan.zhihu.com/c_173053190
        离线godjesus

        发帖
        1468
        M币
        840
        专家
        2
        粉丝
        24
        只看该作者 8楼 发表于: 2018-03-24
        回 肥鸟时代 的帖子
        肥鸟时代:顶楼和知乎专栏有更新。
        ....... (2018-03-24 09:55) 回 肥鸟时代 的帖子

        更新到今天还是判不了声音大小。
        继续更新,继续加设备,至少来个经过校准的分贝表,就能判声音大小了。
        离线肥鸟时代
        发帖
        409
        M币
        364
        专家
        2
        粉丝
        16
        只看该作者 9楼 发表于: 2018-03-24
        回 godjesus 的帖子
        godjesus:更新到今天还是判不了声音大小。
        继续更新,继续加设备,至少来个经过校准的分贝表,就能判声音大小了。 (2018-03-24 11:39) 回 godjesus 的帖子



        您的电流驱动耳放唧唧歪歪了大半个月了, 在哪呢?

        还没开始仿真呐 ??
